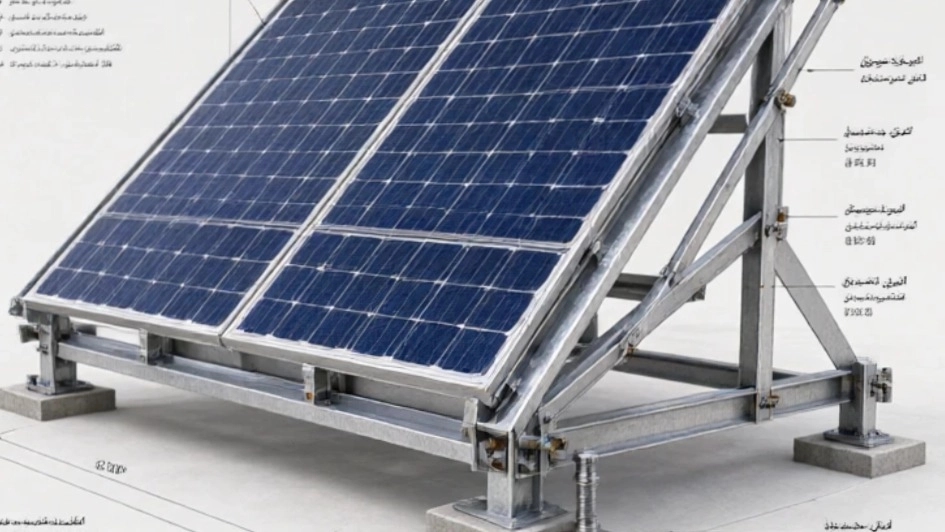

طراحی سازه پنل خورشیدی یکی از مراحل مهم در اجرای سیستم‌های خورشیدی است که بر ایمنی، دوام، هزینه ساخت و سهولت نصب تجهیزات تأثیر می‌گذارد. انتخاب چند پروفیل فلزی و اتصال پنل‌ها به آن‌ها، به‌تنهایی به معنای طراحی اصولی نیست؛ زیرا سازه باید وزن تجهیزات، فشار باد، بار برف در مناطق مستعد و نیروهای منتقل‌شده به محل اتصال یا فونداسیون را تحمل کند.
یک سازه پنل خورشیدی مناسب باید متناسب با محل پروژه، نوع پنل، شرایط اقلیمی، روش نصب و عمر مورد انتظار سیستم طراحی شود. برای مثال، سازه مورد استفاده در یک نیروگاه زمینی ممکن است از نظر ارتفاع، نوع پایه و نحوه مهار با سازه نصب‌شده روی سقف یک سوله صنعتی تفاوت اساسی داشته باشد.
در این راهنما، مراحل طراحی سازه پنل خورشیدی را از بررسی اولیه محل نصب تا انتخاب مقاطع، محاسبات مهندسی، ساخت و کنترل کیفیت بررسی می‌کنیم. همچنین توضیح می‌دهیم چگونه انتخاب روش تولید مناسب، از جمله رول‌فرمینگ در موارد کاربردی، می‌تواند به بهبود کیفیت قطعات و مدیریت هزینه‌های تولید کمک کند.
طراحی سازه پنل خورشیدی چیست و چرا اهمیت دارد؟
طراحی سازه پنل خورشیدی فرآیندی مهندسی است که در آن اجزای نگهدارنده پنل‌ها، ابعاد مقاطع، اتصالات، پایه‌ها و سیستم مهار بر اساس شرایط پروژه تعیین می‌شوند.
هدف از طراحی، فقط نگه‌داشتن پنل‌ها در یک زاویه مشخص نیست. سازه باید بتواند نیروهای واردشده را به‌صورت ایمن به تکیه‌گاه یا زمین منتقل کند و در برابر تغییرشکل، کمانش، لغزش و واژگونی مقاومت کافی داشته باشد.
در یک پروژه استاندارد، موارد زیر باید بررسی شوند:
- ابعاد، وزن و نحوه چیدمان پنل‌ها
- محل نصب و شرایط محیطی
- جهت قرارگیری و زاویه پنل‌ها
- سرعت مبنای باد و احتمال بارش برف
- نوع پروفیل و مشخصات مکانیکی مواد
- ظرفیت اتصالات و نقاط مهار
- شرایط خاک یا ظرفیت باربری سقف
- امکان نصب، بازرسی و تعمیرات دوره‌ای
اهمیت این عوامل زمانی بیشتر می‌شود که تعداد پنل‌ها افزایش پیدا می‌کند یا پروژه در معرض بادهای شدید قرار دارد. در چنین شرایطی، انتخاب مقطع صرفاً بر اساس تجربه یا استفاده از یک الگوی ثابت، جایگزین محاسبات مهندسی نخواهد بود.
مراحل اولیه طراحی سازه پنل خورشیدی
پیش از انتخاب پروفیل و تعیین ابعاد قطعات، باید اطلاعات اولیه پروژه جمع‌آوری شود. این اطلاعات پایه محاسبات بعدی را تشکیل می‌دهند و از تغییرات پرهزینه در زمان ساخت و نصب جلوگیری می‌کنند.
بررسی محل نصب و شرایط اقلیمی
اولین مرحله، شناخت محل اجرای پروژه است. موقعیت جغرافیایی، میزان تابش، شرایط باد، احتمال بارش برف، ناهمواری زمین و وجود موانع اطراف می‌توانند بر طراحی سازه پنل خورشیدی تأثیر بگذارند.
برای نصب روی پشت‌بام، وضعیت سازه موجود و مسیر انتقال نیرو به اعضای اصلی ساختمان اهمیت دارد. برای پروژه‌های زمینی نیز ویژگی‌های خاک و نحوه اجرای پایه‌ها باید بررسی شوند.
همچنین باید مشخص شود که آیا محیط نصب در معرض خوردگی، رطوبت، گردوغبار یا تغییرات دمایی شدید قرار دارد. این اطلاعات در انتخاب مواد، پوشش محافظ و جزئیات اجرایی مؤثر هستند.
تعیین مشخصات پنل و آرایش آن
ابعاد و وزن پنل‌ها بر طول ریل‌ها، فاصله تکیه‌گاه‌ها و تعداد اعضای سازه تأثیر می‌گذارند. تعداد پنل‌ها در هر ردیف و نحوه چیدمان آن‌ها نیز باید پیش از نهایی‌شدن نقشه مشخص شود.
در این مرحله، مشخصات نصب اعلام‌شده از سوی تولیدکننده پنل اهمیت دارد. نقاط مجاز گیره‌گذاری، محدودیت‌های مکانیکی و شرایط نصب باید رعایت شوند تا فشار نامناسب به قاب پنل وارد نشود.
هرچه اطلاعات اولیه کامل‌تر باشد، امکان بهینه‌سازی طراحی سازه پنل خورشیدی و برآورد دقیق‌تر مواد مصرفی بیشتر خواهد بود.
انتخاب نوع سازه پنل خورشیدی
نوع سازه باید بر اساس کاربرد پروژه و محدودیت‌های محل نصب انتخاب شود. هر سیستم مزایا و ملاحظات اجرایی خاص خود را دارد.
سازه ثابت خورشیدی
در سازه ثابت، پنل‌ها با زاویه و جهت مشخص نصب می‌شوند و در طول روز تغییر جهت نمی‌دهند. این سیستم معمولاً از نظر مکانیکی ساده‌تر است و قطعات متحرک کمتری دارد.
سازه ثابت می‌تواند برای نیروگاه‌های زمینی، پروژه‌های کوچک و بسیاری از کاربردهای پشت‌بامی گزینه مناسبی باشد. بااین‌حال، زاویه نصب، فاصله ردیف‌ها، ارتفاع سازه و بارهای محیطی باید متناسب با محل پروژه تعیین شوند.
سازه متحرک یا ردیاب خورشیدی
در سیستم ردیاب، جهت پنل‌ها با استفاده از تجهیزات حرکتی تغییر می‌کند تا دریافت تابش در طول روز بهبود یابد. این ساختار به طراحی دقیق‌تر اجزای مکانیکی، سامانه کنترل و نقاط تکیه‌گاهی نیاز دارد.
هزینه اولیه، نیازهای نگهداری و شرایط باد باید در انتخاب این سیستم بررسی شوند. سازه ثابت و ردیاب را نمی‌توان تنها بر اساس قیمت اولیه مقایسه کرد؛ بلکه هزینه نگهداری و تولید انرژی مورد انتظار نیز اهمیت دارند.
سازه زمینی و سازه پشت‌بامی
در سازه زمینی، پایه‌ها و فونداسیون نقش مهمی در انتقال نیرو به خاک دارند. نوع خاک، احتمال نشست و نیروهای کششی واردشده به پایه‌ها در طراحی مؤثرند.
در سازه پشت‌بامی، مسئله اصلی فقط وزن سازه جدید نیست؛ ظرفیت باربری سقف، بارهای موضعی، نحوه اتصال و مقاومت ساختمان در برابر نیروهای اضافی نیز باید بررسی شوند.
برای آشنایی بیشتر با انواع سازه‌های خورشیدی و ملاحظات طراحی آن‌ها، می‌توانید منابع فنی مرتبط مانند راهنمای انواع استراکچر نیروگاه خورشیدی را بررسی کنید.
انتخاب پروفیل مناسب برای طراحی سازه پنل خورشیدی
انتخاب پروفیل یکی از تصمیم‌های مهم در طراحی سازه پنل خورشیدی است. نوع مقطع، ضخامت، طول دهانه، شرایط تکیه‌گاهی و کیفیت مواد بر ظرفیت باربری و میزان تغییرشکل اعضا اثر می‌گذارند.
پروفیل‌های فولادی در شکل‌ها و ابعاد مختلف تولید می‌شوند. مقاطع باز و بسته، بسته به هندسه و نحوه بارگذاری، می‌توانند برای بخش‌های متفاوت سازه به کار بروند.
هنگام انتخاب پروفیل باید موارد زیر در نظر گرفته شوند:
- مقاومت تسلیم و مشخصات مکانیکی فولاد
- ممان اینرسی و ظرفیت خمشی مقطع
- لاغری عضو و احتمال کمانش
- ضخامت ورق و ظرفیت اتصال پیچ‌ها
- شرایط خوردگی و نوع پوشش محافظ
- قابلیت تولید، حمل و مونتاژ قطعات
ضخامت بیشتر همیشه به معنای انتخاب بهتر نیست. مقطع باید با توجه به بارهای محاسباتی و محدودیت‌های تغییرشکل انتخاب شود. از طرف دیگر، کاهش بیش از اندازه ضخامت می‌تواند ظرفیت عضو یا اتصال را کاهش دهد.
بنابراین، انتخاب پروفیل برای سازه پنل خورشیدی باید بر اساس محاسبات مهندسی انجام شود، نه صرفاً تجربه اجرایی یا قیمت هر شاخه.
محاسبه بار باد و برف در طراحی سازه پنل خورشیدی
بارهای محیطی از مهم‌ترین عوامل تعیین‌کننده در طراحی سازه پنل خورشیدی هستند. فشار باد می‌تواند نیروهای جانبی، مکش و بلندشدگی ایجاد کند. در مناطق برف‌گیر نیز وزن برف باید مطابق ضوابط طراحی و شرایط پروژه محاسبه شود.
بررسی بار باد
سرعت مبنای باد، ارتفاع سازه، ناهمواری زمین، شکل آرایه پنل‌ها و موقعیت نصب بر مقدار نیروهای واردشده تأثیر می‌گذارند.
در سازه‌های پشت‌بامی، شرایط لبه و گوشه بام می‌تواند با بخش‌های داخلی تفاوت داشته باشد. در سازه‌های زمینی نیز ارتفاع پنل، زاویه نصب و آرایش ردیف‌ها در توزیع نیروها مؤثرند.
طراحی باید علاوه بر اعضای اصلی، اتصالات، پایه‌ها و سیستم مهار را نیز پوشش دهد. صرف انتخاب پروفیل مقاوم کافی نیست؛ زیرا ممکن است اتصال یا فونداسیون پیش از عضو اصلی دچار مشکل شود.
بررسی بار برف
در مناطق برف‌گیر، مقدار بار برف باید بر اساس ضوابط قابل اعمال و شرایط محل پروژه تعیین شود. زاویه سطح پنل و شرایط انباشت برف می‌توانند بر توزیع بار اثر بگذارند.
در طراحی سازه پنل خورشیدی باید ترکیب بارهای مربوط به وزن سازه، پنل‌ها، باد و برف طبق ضوابط مهندسی بررسی شود.
برای مطالعه بیشتر، راهنمای محاسبه بار باد و برف روی سازه پنل خورشیدی می‌تواند برای آشنایی اولیه با این موضوع مفید باشد.
تعیین زاویه نصب و فاصله ردیف‌های پنل خورشیدی
زاویه نصب پنل بر میزان دریافت تابش، ارتفاع لبه‌های سازه و نیروهای واردشده از باد اثر می‌گذارد. بنابراین، زاویه بهینه فقط با هدف افزایش دریافت انرژی تعیین نمی‌شود و باید با الزامات سازه‌ای نیز هماهنگ باشد.
عرض جغرافیایی، جهت قرارگیری پنل، الگوی تابش در طول سال، سایه‌اندازی و محدودیت‌های سایت از عوامل مؤثر در تعیین زاویه هستند.
فاصله ردیف‌ها نیز باید به‌گونه‌ای تعیین شود که سایه‌اندازی ناخواسته کاهش یابد و دسترسی برای نصب و نگهداری فراهم باشد. در پروژه‌های بزرگ، افزایش فاصله ردیف‌ها می‌تواند سطح زمین موردنیاز را بیشتر کند؛ در مقابل، کاهش بیش از اندازه فاصله ممکن است تلفات ناشی از سایه را افزایش دهد.
در نتیجه، طراحی سازه پنل خورشیدی باید میان تولید انرژی، فضای در دسترس، هزینه ساخت و الزامات ایمنی تعادل برقرار کند.
طراحی فونداسیون و اتصالات سازه خورشیدی
فونداسیون و اتصالات، مسیر انتقال نیرو از پنل‌ها به زمین یا ساختمان را تکمیل می‌کنند. ضعف در این بخش‌ها می‌تواند عملکرد کل سازه را تحت تأثیر قرار دهد.
در پروژه‌های زمینی، نوع فونداسیون بر اساس بارهای طراحی و ویژگی‌های خاک انتخاب می‌شود. پی بتنی، شمع یا پایه‌های فلزی کوبشی ممکن است در شرایط مختلف قابل بررسی باشند؛ اما انتخاب نهایی به بررسی مهندسی نیاز دارد.
در سازه‌های پشت‌بامی، اتصال باید نیروها را به اعضای سازه‌ای مناسب منتقل کند. اتصال به پوشش نازک سقف، بدون بررسی ظرفیت آن و جزئیات مهار، می‌تواند خطرناک باشد.
همچنین باید ظرفیت پیچ‌ها، مهره‌ها، صفحات اتصال، جوش‌ها و سایر اجزا متناسب با نیروهای محاسباتی بررسی شود.
نکته مهم: ابعاد نهایی پروفیل، عمق فونداسیون و نوع اتصال را نمی‌توان بدون اطلاعات محل پروژه و محاسبات مهندسی به‌صورت عمومی تعیین کرد. پیش از اجرا، نقشه‌ها و محاسبات باید توسط مهندس سازه دارای صلاحیت بررسی و تأیید شوند.
نقش رول‌فرمینگ در تولید قطعات سازه پنل خورشیدی
پس از تکمیل طراحی، نوبت به تولید قطعات می‌رسد. در این مرحله، انتخاب روش ساخت بر دقت ابعادی، سرعت تولید، میزان پرت مواد و کیفیت نهایی اثر می‌گذارد.
رول‌فرمینگ فرآیندی برای شکل‌دهی پیوسته ورق فلزی از میان مجموعه‌ای از غلتک‌هاست. این روش برای تولید برخی مقاطع با هندسه ثابت و تیراژ مناسب کاربرد دارد.
در ساخت قطعات سازه پنل خورشیدی، استفاده از روش تولید مناسب می‌تواند به یکنواختی مقاطع و تسهیل مونتاژ کمک کند. بااین‌حال، انتخاب رول‌فرمینگ به نوع پروفیل، ضخامت ورق، حجم سفارش و الزامات فنی وابسته است و برای تمام قطعات لزوماً بهترین روش نیست.
در کنار روش تولید، کنترل کیفیت مواد اولیه، دقت سوراخ‌کاری، وضعیت لبه‌ها، پوشش محافظ و انطباق قطعات با نقشه نیز اهمیت دارند.
اگر برای تولید مقاطع فلزی به دنبال بررسی تجهیزات و راهکارهای صنعتی هستید، به وب‌سایت رسمی رول فرمینگ مراجعه کنید. در این وب‌سایت می‌توانید اطلاعات مجموعه را بررسی کنید و برای دریافت جزئیات بیشتر درباره تجهیزات مرتبط با شکل‌دهی فلزات، با شماره ۰۹۱۰۷۱۰۲۸۴۲ تماس بگیرید.
چگونه هزینه طراحی و ساخت سازه پنل خورشیدی را مدیریت کنیم؟
مدیریت هزینه از مرحله طراحی آغاز می‌شود. اگر ابعاد قطعات، فاصله پایه‌ها و روش اتصال از ابتدا به‌درستی تعیین شوند، احتمال دوباره‌کاری و تغییرات پرهزینه در زمان تولید کاهش می‌یابد.
برای کنترل هزینه‌ها، اقدامات زیر مفید هستند:
- تهیه نقشه دقیق پیش از سفارش مواد اولیه
- بهینه‌سازی وزن مقاطع بدون کاهش ایمنی
- انتخاب روش تولید متناسب با تیراژ سفارش
- کاهش پرت ورق با برنامه‌ریزی برش
- استفاده از اتصالات قابل مونتاژ و کنترل‌شده
- بررسی هزینه پوشش محافظ و نگهداری در بلندمدت
- مقایسه پیشنهادهای تأمین‌کنندگان بر اساس مشخصات یکسان
همچنین بهتر است هزینه طراحی، تولید، پوشش‌دهی، حمل و نصب به‌صورت جداگانه برآورد شود. این کار مشخص می‌کند کدام بخش بیشترین سهم را در هزینه نهایی دارد و در کدام مرحله امکان بهینه‌سازی وجود دارد.
برای دریافت اطلاعات درباره تجهیزات تولید پروفیل و راهکارهای رول‌فرمینگ، از وب‌سایت rollforming-co.com بازدید کنید یا با شماره ۰۹۱۰۷۱۰۲۸۴۲ تماس بگیرید. ارائه مشخصات مقطع، ضخامت ورق و تیراژ موردنیاز می‌تواند به بررسی دقیق‌تر گزینه‌های تولید کمک کند.
چک‌لیست نهایی پیش از اجرای سازه پنل خورشیدی
پیش از شروع ساخت و نصب، موارد زیر را کنترل کنید:
۱. محل پروژه و شرایط اقلیمی مشخص شده باشد.
۲. مشخصات و نحوه چیدمان پنل‌ها نهایی شده باشد.
۳. زاویه نصب و فاصله ردیف‌ها بررسی شده باشد.
۴. بارهای باد، برف و وزن تجهیزات محاسبه شده باشند.
۵. مقاطع و اتصالات بر اساس محاسبات انتخاب شده باشند.
۶. ظرفیت فونداسیون یا سازه موجود بررسی شده باشد.
۷. نوع پوشش محافظ و مشخصات مواد اولیه تعیین شده باشند.
۸. نقشه‌های تولید و جزئیات مونتاژ آماده باشند.
۹. امکان بازرسی، تعمیر و نگهداری در طراحی لحاظ شده باشد.
۱۰. مدارک فنی پیش از اجرا توسط فرد متخصص بررسی شده باشند.
اجرای این مراحل به کاهش خطاهای طراحی و ساخت کمک می‌کند و امکان برنامه‌ریزی دقیق‌تر برای تأمین مواد و تولید قطعات را فراهم می‌سازد.
پرسش‌های متداول درباره طراحی سازه پنل خورشیدی
۱. برای طراحی سازه پنل خورشیدی به چه اطلاعاتی نیاز است؟
اطلاعاتی مانند ابعاد و وزن پنل، تعداد ماژول‌ها، محل نصب، زاویه موردنظر، شرایط باد و برف، نوع خاک یا سقف، روش اتصال و عمر مورد انتظار سازه لازم هستند. این اطلاعات مبنای انتخاب مقاطع، طراحی اتصالات و تعیین فونداسیون قرار می‌گیرند.
۲. بهترین پروفیل برای ساخت سازه پنل خورشیدی کدام است؟
پروفیل مناسب به بارهای طراحی، طول دهانه، فاصله تکیه‌گاه‌ها، ضخامت ورق، شرایط خوردگی و روش اتصال بستگی دارد. هیچ نوع پروفیلی برای تمام پروژه‌ها بهترین گزینه نیست. انتخاب نهایی باید با محاسبات مهندسی و بررسی مشخصات مکانیکی مقطع انجام شود.
۳. آیا می‌توان سازه پنل خورشیدی را بدون محاسبات مهندسی ساخت؟
برای پروژه‌ای که باید ایمن و بادوام باشد، اتکا به تجربه یا نقشه‌های عمومی بدون بررسی شرایط محل کافی نیست. نیروهای باد، ظرفیت اتصالات، پایداری پایه‌ها و شرایط فونداسیون باید ارزیابی شوند. پیش از ساخت و نصب، طراحی باید توسط مهندس سازه دارای صلاحیت بررسی شود.
جمع‌بندی؛ طراحی اصولی، پایه ساخت سازه خورشیدی مطمئن
طراحی سازه پنل خورشیدی فرآیندی چندمرحله‌ای است که از شناخت محل نصب و مشخصات پنل آغاز می‌شود و با محاسبه بارها، انتخاب مقاطع، طراحی اتصالات، تعیین فونداسیون و کنترل کیفیت ساخت ادامه پیدا می‌کند.
انتخاب پروفیل مناسب، زاویه نصب صحیح و روش تولید متناسب با پروژه، می‌تواند به بهبود عملکرد سازه و مدیریت هزینه‌ها کمک کند. در عین حال، ایمنی باید در تمام مراحل طراحی و اجرا در اولویت باشد.
