انتخاب سازه مناسب، یکی از تصمیم‌های مهم در طراحی و اجرای نیروگاه‌های خورشیدی و سامانه‌های تولید برق صنعتی است. حتی اگر از پنل‌های خورشیدی باکیفیت استفاده کنید، انتخاب نادرست سازه نگهدارنده می‌تواند هزینه‌های نصب و نگهداری را افزایش دهد و ایمنی کل مجموعه را تحت تأثیر قرار دهد. به همین دلیل، مقایسه استراکچر سقفی و زمینی پنل خورشیدی پیش از خرید تجهیزات و شروع عملیات اجرایی اهمیت زیادی دارد.
استراکچر خورشیدی وظیفه دارد پنل‌ها را در موقعیت، زاویه و جهت مناسب نگه دارد و نیروهای ناشی از وزن تجهیزات، باد و سایر شرایط محیطی را به تکیه‌گاه منتقل کند. این سازه‌ها معمولاً با توجه به محل نصب، ظرفیت پروژه، نوع پنل و شرایط اقلیمی طراحی می‌شوند.
در پروژه‌های صنعتی، دو روش رایج برای نصب پنل‌ها عبارت‌اند از استفاده از سازه سقفی روی سوله‌ها و ساختمان‌ها و استفاده از استراکچر مستقل روی زمین. هرکدام از این روش‌ها مزایا، محدودیت‌ها و هزینه‌های متفاوتی دارند.
اگر قصد اجرای یک نیروگاه خورشیدی، تجهیز سقف کارخانه یا راه‌اندازی سامانه خورشیدی در یک مجموعه صنعتی را دارید، در این مقاله تفاوت‌های این دو ساختار را از نظر هزینه، مقاومت، فضای موردنیاز، سرعت اجرا و نگهداری بررسی می‌کنیم تا بتوانید تصمیمی متناسب با شرایط پروژه خود بگیرید.

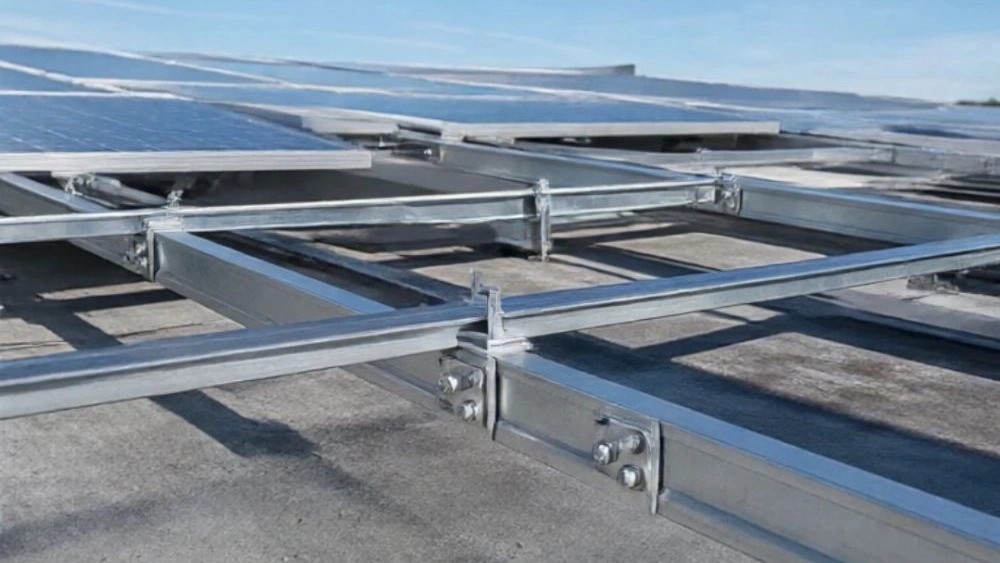

استراکچر سقفی پنل خورشیدی چیست و چه کاربردی دارد؟
استراکچر سقفی، سازه‌ای فلزی یا آلومینیومی است که برای نصب پنل‌های خورشیدی روی پشت‌بام ساختمان‌ها، سوله‌های صنعتی و سایر سطوح مناسب طراحی می‌شود. در این روش، پنل‌ها با استفاده از ریل‌ها، پایه‌ها، بست‌ها و اتصالات به سازه موجود متصل می‌شوند.
یکی از مهم‌ترین مزایای این روش، استفاده از فضای بلااستفاده سقف است. کارخانه‌ها و واحدهای تولیدی معمولاً سطح قابل‌توجهی از سقف دارند که در صورت برخورداری از شرایط فنی مناسب، می‌تواند برای تولید برق خورشیدی استفاده شود.
مزایای استراکچر سقفی در پروژه‌های صنعتی
۱. استفاده بهینه از فضای موجود
در مجموعه‌هایی که زمین آزاد محدودی دارند، نصب پنل روی سقف امکان بهره‌برداری از انرژی خورشیدی را بدون اشغال فضای تولید، انبار یا محوطه کارخانه فراهم می‌کند.
۲. کاهش نیاز به آماده‌سازی زمین
در این روش معمولاً به اجرای فونداسیون مستقل در محوطه نیاز نیست. البته هزینه اتصال به سقف، تقویت احتمالی سازه و آب‌بندی باید در برآورد نهایی لحاظ شود.
۳. امکان تولید برق در محل مصرف
نصب پنل‌ها روی سقف کارخانه می‌تواند به تولید برق در نزدیکی محل مصرف کمک کند. میزان صرفه‌جویی به ظرفیت سامانه، الگوی مصرف، شرایط تابش و تعرفه برق بستگی دارد.
۴. استفاده از سازه‌های متناسب با طراحی صنعتی
با انتخاب پروفیل‌ها، ریل‌ها و اتصالات مناسب، می‌توان سازه‌ای طراحی کرد که با هندسه سقف و مشخصات پروژه هماهنگ باشد.
معایب استراکچر سقفی پنل خورشیدی
مهم‌ترین محدودیت این روش، وابستگی به وضعیت سازه ساختمان است. پیش از نصب باید ظرفیت باربری سقف، وضعیت اتصالات، مقاومت در برابر مکش باد و شرایط پوشش سقف بررسی شود.
همچنین جهت و شیب سقف ممکن است آزادی عمل طراح را برای تنظیم پنل‌ها محدود کند. دسترسی برای شست‌وشو، تعمیرات و بازرسی نیز به تجهیزات ایمنی و برنامه‌ریزی مناسب نیاز دارد.
در سقف‌های فلزی، نحوه اتصال سازه جدید به پرلین‌ها و قاب‌های اصلی اهمیت ویژه‌ای دارد. هرگونه سوراخ‌کاری یا تغییر در پوشش سقف باید با جزئیات اجرایی مناسب و تمهیدات لازم برای جلوگیری از نفوذ آب انجام شود.
استراکچر زمینی پنل خورشیدی چیست؟
استراکچر زمینی، سازه‌ای مستقل است که پنل‌های خورشیدی را در فضای باز نگه می‌دارد. این ساختار معمولاً از ستون‌ها، تیرها، ریل‌ها، مهاربندها و اتصالات تشکیل می‌شود و بر اساس شرایط زمین با فونداسیون بتنی، شمع یا روش‌های مهار مهندسی‌شده تثبیت می‌شود.
استراکچر زمینی پنل خورشیدی در نیروگاه‌های بزرگ، زمین‌های صنعتی، محوطه کارخانه‌ها و پروژه‌هایی که فضای آزاد کافی دارند، کاربرد گسترده‌ای دارد.
مزایای استراکچر زمینی پنل خورشیدی
۱. آزادی عمل بیشتر در طراحی
در سازه زمینی می‌توان موقعیت پایه‌ها، ارتفاع نصب، فاصله ردیف‌ها و جهت قرارگیری پنل‌ها را با آزادی بیشتری تعیین کرد. این انعطاف‌پذیری به طراح کمک می‌کند شرایط تابش و محدودیت‌های محل پروژه را بهتر مدیریت کند.
۲. دسترسی آسان‌تر برای تعمیر و نگهداری
پنل‌های نصب‌شده روی زمین معمولاً دسترسی ساده‌تری دارند. شست‌وشو، بررسی اتصالات، تعویض تجهیزات و انجام بازرسی‌های دوره‌ای می‌تواند با سهولت بیشتری انجام شود؛ البته مسیرهای دسترسی باید در طراحی اولیه پیش‌بینی شوند.
۳. قابلیت توسعه ظرفیت
در صورتی که زمین و زیرساخت کافی وجود داشته باشد، امکان توسعه آرایه‌های خورشیدی و افزودن ردیف‌های جدید فراهم است. این ویژگی برای کارخانه‌هایی که قصد دارند ظرفیت تولید برق خود را در آینده افزایش دهند، اهمیت دارد.
۴. امکان طراحی متناسب با شرایط محیطی
در طراحی سازه زمینی می‌توان شرایط خاک، شیب زمین، سرعت باد، خوردگی محیطی و فاصله از سطح زمین را مستقیماً در محاسبات لحاظ کرد.
معایب استراکچر زمینی
نیاز به زمین مناسب، آماده‌سازی محل، اجرای فونداسیون یا مهارهای سازه‌ای و ایجاد مسیرهای دسترسی از مهم‌ترین محدودیت‌های این روش هستند.
در برخی پروژه‌ها، هزینه عملیات خاکی، کابل‌کشی، زهکشی و محوطه‌سازی نیز به هزینه نهایی اضافه می‌شود. همچنین باید از ایجاد سایه بین ردیف‌ها و تجمع آب در محل پایه‌ها جلوگیری کرد.
بنابراین، پایین یا بالا بودن هزینه استراکچر زمینی در مقایسه با سازه سقفی را نمی‌توان بدون بررسی مشخصات واقعی پروژه تعیین کرد.
جدول مقایسه استراکچر سقفی و زمینی پنل خورشیدی
برای انتخاب دقیق‌تر، بهتر است هر دو روش را از نظر معیارهای اجرایی و اقتصادی بررسی کنید.
معیار مقایسه استراکچر سقفی استراکچر زمینی محل نصب سقف ساختمان یا سوله زمین و محوطه باز نیاز به زمین مستقل ندارد دارد نیاز به فونداسیون مستقل معمولاً ندارد معمولاً دارد یا به مهار جایگزین نیاز است آزادی در تنظیم زاویه وابسته به شرایط سقف و طراحی بیشتر و وابسته به طراحی پروژه محدودیت ظرفیت وابسته به سطح و ظرفیت باربری سقف وابسته به مساحت زمین و زیرساخت دسترسی برای نگهداری دشوارتر در ارتفاع معمولاً آسان‌تر هزینه‌های اولیه وابسته به وضعیت سقف و اتصالات وابسته به فونداسیون و آماده‌سازی زمین توسعه در آینده محدود به ظرفیت سقف معمولاً انعطاف‌پذیرتر ملاحظات اصلی ایمنی باربری سقف، باد و آب‌بندی خاک، فونداسیون، باد و زهکشی کاربرد رایج کارخانه‌ها و ساختمان‌های دارای سقف مناسب نیروگاه‌ها و محوطه‌های دارای زمین کافی
این جدول یک مقایسه عمومی است. برای انتخاب نهایی، باید هزینه کل اجرا، ظرفیت موردنیاز، شرایط اقلیمی و مشخصات فنی محل نصب بررسی شود.
تفاوت قیمت استراکچر سقفی و زمینی پنل خورشیدی
قیمت سازه یکی از عوامل تأثیرگذار بر تصمیم‌گیری است؛ اما مقایسه قیمت هر کیلوگرم فولاد یا هر پایه به‌تنهایی نمی‌تواند هزینه واقعی پروژه را مشخص کند.
در استراکچر سقفی، هزینه‌ها ممکن است شامل ریل‌ها، پایه‌ها، اتصالات، عملیات نصب، تجهیزات ایمنی و تقویت احتمالی سقف باشند. اگر سقف به اصلاحات سازه‌ای یا آب‌بندی ویژه نیاز داشته باشد، هزینه اجرای پروژه افزایش می‌یابد.
در مقابل، استراکچر زمینی علاوه بر فولاد مصرفی و اتصالات، ممکن است به عملیات خاکی، فونداسیون، شمع‌کوبی، تسطیح زمین و اجرای مسیرهای کابل‌کشی نیاز داشته باشد.
برای مقایسه اقتصادی، این عوامل را در نظر بگیرید:
- مقدار و نوع پروفیل فولادی موردنیاز.
- ضخامت قطعات و مشخصات پوشش ضدخوردگی.
- تعداد پایه‌ها، مهاربندها و اتصالات.
- هزینه حمل، مونتاژ و نصب.
- هزینه آماده‌سازی محل و زیرسازی.
- هزینه نگهداری و تعمیرات در طول عمر پروژه.
اگر به دنبال خرید یا سفارش ساخت سازه خورشیدی هستید، پیشنهاد می‌شود نقشه اولیه، ظرفیت موردنیاز و شرایط محل اجرا را برای برآورد دقیق‌تر در اختیار تولیدکننده قرار دهید.
برای آشنایی با خدمات و محصولات مجموعه، به وب‌سایت رول‌فرمینگ مراجعه کنید یا با شماره ۰۹۱۰۷۱۰۲۸۴۲ تماس بگیرید.
کدام استراکچر برای نیروگاه خورشیدی صنعتی مناسب‌تر است؟
پاسخ این سؤال به شرایط پروژه بستگی دارد. هیچ‌کدام از دو روش را نمی‌توان در همه موقعیت‌ها بهترین گزینه دانست.
چه زمانی استراکچر سقفی انتخاب مناسب‌تری است؟
اگر کارخانه یا سوله شما سقف مقاوم و فضای آفتاب‌گیر کافی دارد، نصب سقفی می‌تواند انتخاب مناسبی باشد. این روش به‌ویژه زمانی کاربردی است که محوطه کارخانه برای فعالیت‌های تولیدی، انبارداری یا تردد ماشین‌آلات استفاده می‌شود و امکان اختصاص زمین به نیروگاه وجود ندارد.
بااین‌حال، بررسی ظرفیت باربری سقف و نیروهای ناشی از باد باید پیش از انتخاب نهایی انجام شود.
چه زمانی استراکچر زمینی پیشنهاد می‌شود؟
اگر زمین آزاد و مناسب در اختیار دارید و می‌خواهید ظرفیت نیروگاه را در آینده افزایش دهید، سازه زمینی می‌تواند گزینه مناسبی باشد. این روش امکان کنترل بهتر چیدمان پنل‌ها و دسترسی ساده‌تر به تجهیزات را فراهم می‌کند.
در زمین‌های شیب‌دار، خاک‌های ضعیف یا مناطق دارای باد شدید، طراحی فونداسیون و سازه باید بر اساس بررسی‌های مهندسی انجام شود.
آیا برای کارخانه‌ها می‌توان از هر دو روش استفاده کرد؟
بله. در بعضی پروژه‌های صنعتی می‌توان بخشی از ظرفیت پنل‌ها را روی سقف و بخش دیگر را روی زمین نصب کرد. این راهکار زمانی قابل‌بررسی است که سقف به‌تنهایی ظرفیت موردنیاز را تأمین نکند یا محوطه مناسبی نیز در دسترس باشد.
البته ترکیب دو روش باید از نظر طراحی سازه، مسیر کابل‌کشی، حفاظت الکتریکی، هزینه نگهداری و برنامه توسعه بررسی شود.
نقش کیفیت پروفیل و اتصالات در دوام استراکچر خورشیدی
یکی از نکات مهم در مقایسه استراکچر سقفی و زمینی پنل خورشیدی، کیفیت اجزای سازنده آن است. انتخاب سازه صرفاً بر اساس ظاهر یا قیمت اولیه می‌تواند هزینه‌های تعمیر و تعویض را در آینده افزایش دهد.
پروفیل‌های فولادی باید با توجه به بارهای طراحی، طول دهانه‌ها، فاصله تکیه‌گاه‌ها و شرایط محیطی انتخاب شوند. ضخامت ورق، کیفیت شکل‌دهی، دقت ابعادی و کیفیت اتصال قطعات نیز بر عملکرد نهایی تأثیر دارند.
در مناطق مرطوب یا محیط‌های صنعتی خورنده، انتخاب پوشش مناسب اهمیت زیادی دارد. گالوانیزه‌کردن یا استفاده از پوشش محافظ متناسب با شرایط بهره‌برداری می‌تواند به افزایش دوام سازه کمک کند؛ البته کیفیت پوشش و نحوه اجرای آن نیز باید کنترل شود.
همچنین اتصالات باید متناسب با نیروهای واردشده طراحی شوند. انتخاب پیچ، مهره، واشر و بست نامناسب ممکن است موجب شل‌شدن اتصالات یا کاهش ایمنی سازه شود.
اگر پروژه شما به تولید قطعات فلزی با ابعاد مشخص نیاز دارد، استفاده از محصولات ساخته‌شده با فرایند رول‌فرمینگ می‌تواند به یکنواختی شکل مقطع و سرعت تولید کمک کند. انتخاب مقطع نهایی باید بر اساس نقشه، محاسبات و مشخصات فنی پروژه انجام شود.
برای بررسی محصولات و راهکارهای تولید صنعتی، از وب‌سایت رسمی رول‌فرمینگ بازدید کنید و مشخصات پروژه خود را برای دریافت راهنمایی و استعلام قیمت ارائه دهید.
نکات مهم پیش از سفارش ساخت استراکچر پنل خورشیدی
پیش از سفارش ساخت، بهتر است اطلاعات فنی پروژه را آماده کنید تا برآورد هزینه و انتخاب سازه با دقت بیشتری انجام شود.
۱. ظرفیت نیروگاه را مشخص کنید. تعداد پنل‌ها، ابعاد آن‌ها و ظرفیت موردنیاز، مبنای تعیین ابعاد کلی سازه هستند.
۲. محل نصب را ارزیابی کنید. برای پروژه سقفی، وضعیت سازه ساختمان و پوشش سقف باید بررسی شود. در پروژه زمینی، اطلاعات مربوط به خاک، شیب و زهکشی اهمیت دارد.
۳. بارهای محیطی را در نظر بگیرید. سرعت باد، بار برف در مناطق مربوط، شرایط خوردگی و سایر بارهای مؤثر باید در محاسبات لحاظ شوند.
۴. مشخصات مصالح را تعیین کنید. نوع فولاد، ضخامت قطعات، پوشش محافظ و الزامات اتصالات باید در نقشه‌ها و اسناد سفارش مشخص باشند.
۵. هزینه کل را مقایسه کنید. فقط قیمت ساخت سازه را ملاک قرار ندهید؛ حمل، نصب، فونداسیون، تقویت سقف و نگهداری را نیز در نظر بگیرید.
۶. برای توسعه آینده برنامه داشته باشید. اگر احتمال افزایش ظرفیت وجود دارد، از ابتدا فضای موردنیاز، قابلیت توسعه سازه و ظرفیت زیرساخت‌های الکتریکی را بررسی کنید.
با رعایت این موارد، می‌توانید احتمال هزینه‌های پیش‌بینی‌نشده را کاهش دهید و سازه‌ای متناسب با نیازهای واقعی پروژه انتخاب کنید.
سفارش ساخت و دریافت مشاوره برای استراکچر خورشیدی
انتخاب بین استراکچر سقفی و زمینی پنل خورشیدی زمانی نتیجه مطلوبی دارد که مشخصات فنی، هزینه‌های اجرا و شرایط بهره‌برداری به‌صورت هم‌زمان بررسی شوند.
اگر برای کارخانه، سوله صنعتی یا نیروگاه خورشیدی خود به پروفیل‌های صنعتی، قطعات شکل‌دهی‌شده یا راهکارهای تولید سازه نیاز دارید، می‌توانید برای بررسی نیاز پروژه و دریافت اطلاعات بیشتر با مجموعه رول‌فرمینگ ارتباط برقرار کنید.
برای مشاهده خدمات و محصولات، به https://rollforming-co.com/ مراجعه کنید.
برای استعلام قیمت و دریافت راهنمایی درباره سفارش ساخت قطعات صنعتی، با شماره ۰۹۱۰۷۱۰۲۸۴۲ تماس بگیرید. بهتر است هنگام تماس، نوع کاربرد، ابعاد موردنیاز، تعداد قطعات و شرایط محل نصب را اعلام کنید تا بررسی سفارش دقیق‌تر انجام شود.
جمع‌بندی
مقایسه استراکچر سقفی و زمینی پنل خورشیدی نشان می‌دهد که هر روش برای شرایط مشخصی مناسب است. سازه سقفی از فضای موجود استفاده می‌کند و برای بسیاری از ساختمان‌ها و کارخانه‌های دارای سقف مناسب گزینه‌ای کاربردی است. در مقابل، سازه زمینی آزادی بیشتری برای چیدمان پنل‌ها، دسترسی برای نگهداری و توسعه ظرفیت فراهم می‌کند؛ اما ممکن است به زمین، فونداسیون و عملیات اجرایی بیشتری نیاز داشته باشد.
برای انتخاب درست، باید هزینه کل پروژه، کیفیت مصالح، مقاومت سازه، شرایط محیطی و نیازهای آینده را در کنار هم بررسی کنید. اگر قصد سفارش قطعات یا بررسی راهکارهای تولید صنعتی را دارید، از وب‌سایت رول‌فرمینگ بازدید کنید و برای استعلام و راهنمایی با شماره ۰۹۱۰۷۱۰۲۸۴۲ تماس بگیرید.
